蛇口Aタイプ(先がふくらんだ丸型)取付け方“トレビーノ”│TORAY

こちらでは“カセッティ”シリーズを使って説明しますが、スーパーシリーズや据置型も蛇口への取付け方法は同じです。

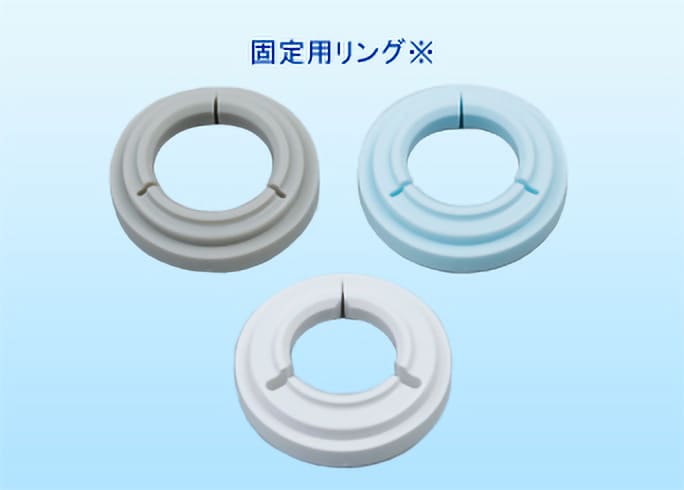

同梱の取付部品セットから以下の部品をあらかじめご用意ください。[固定用リング（16ミリ）/固定用リング（17.5ミリ）※一部の機種ではオプション部品のためお申し込みが必要です（無料）。/固定用リング（19ミリ）]

※一部の機種では、上記はオプション部品のためお申し込みが必要です（無料）。ご希望される方は、蛇口の直径を計測し該当する部品をお確かめの上、トレビーノサービスセンター（フリーダイヤル0120-32-4192）までお電話いただくか、官製はがきにご希望のアダプターを明記して左記までご請求ください。

〒520-0821 大津市湖城が丘1-8 トレビーノ・パーツセンターオプション部品係

上記により取得した個人情報は、オプション部品をお送りする目的以外には使用いたしません。

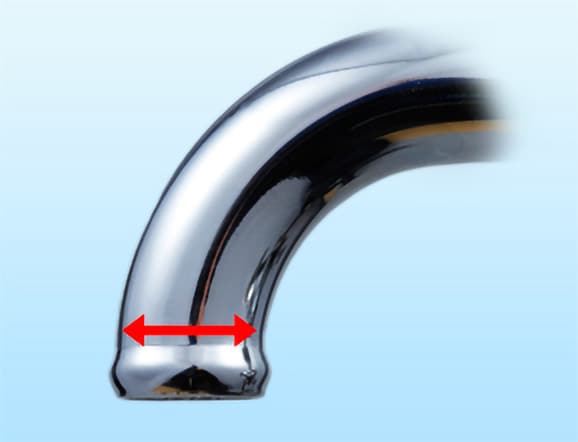

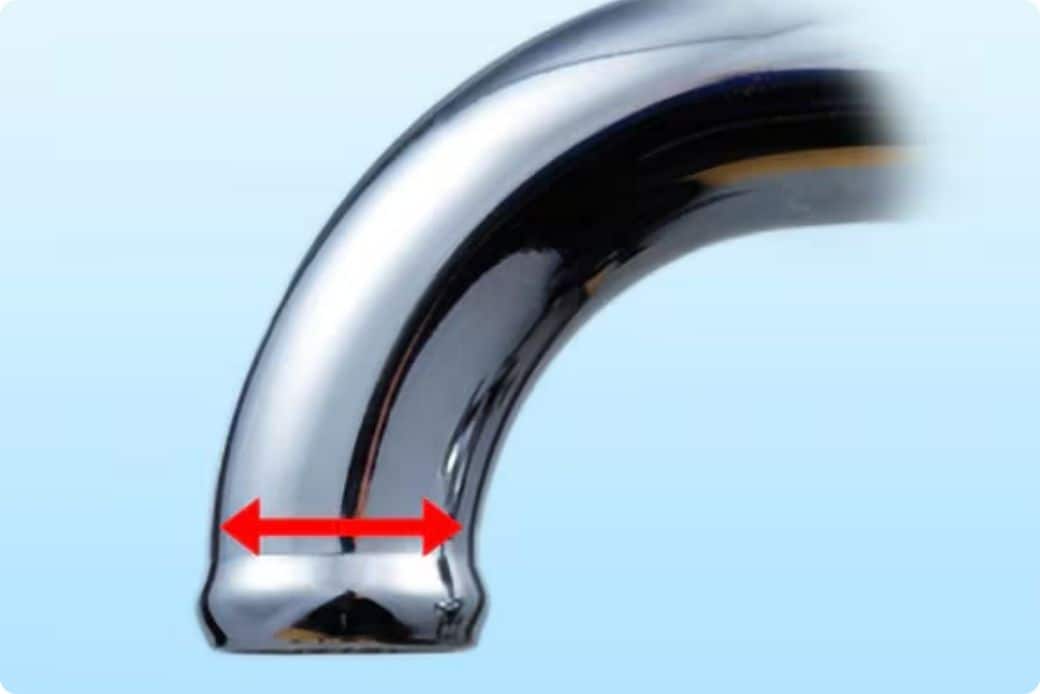

商品に同梱の取扱説明書の実寸図をあてがうか、メジャーなどで左の写真で示した部分の直径を計ってください。

取付けガイド

蛇口の直径を計るのに便利な取付けガイドをご用意しました。
以下のダウンロードボタンよりPDFファイルをダウンロードしてください。

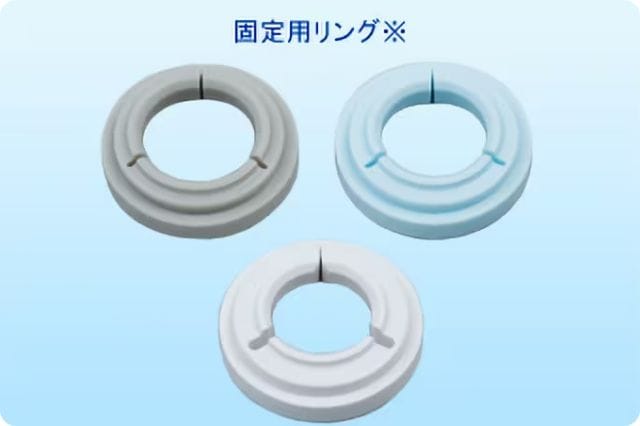

パイプの直径にあった固定用リングを使用します。

本体にあらかじめセットされている固定用リング（16ミリ）※があわない場合は、商品に同梱の取付け部品セットに入っているAタイプのリングもご確認ください。

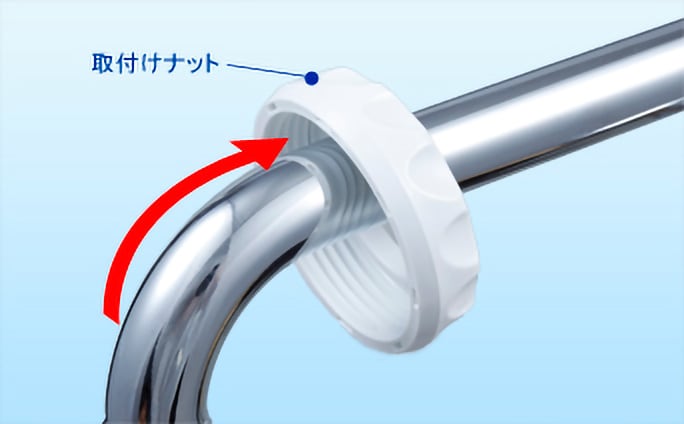

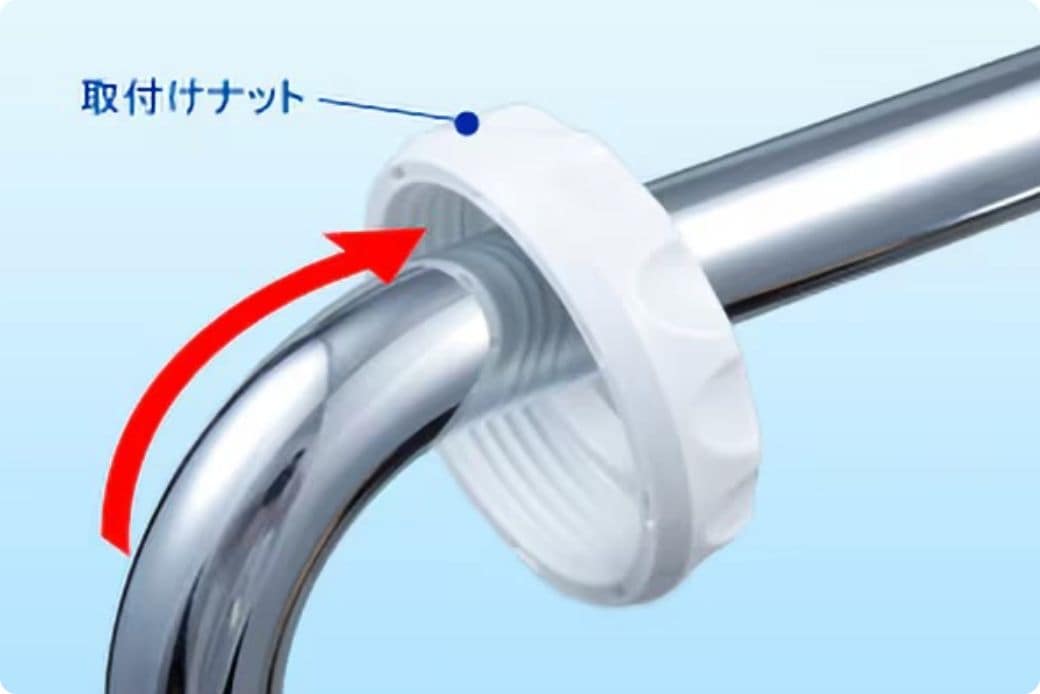

取付けナットを蛇口に通しておきます。

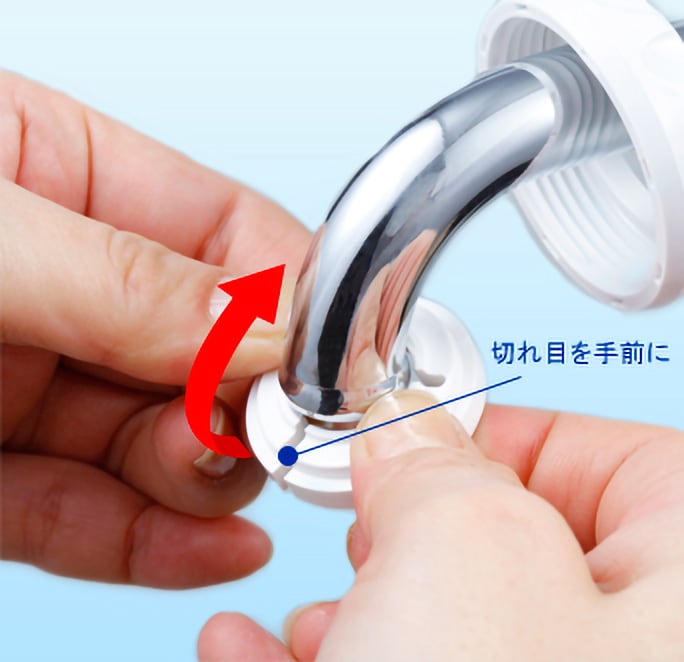

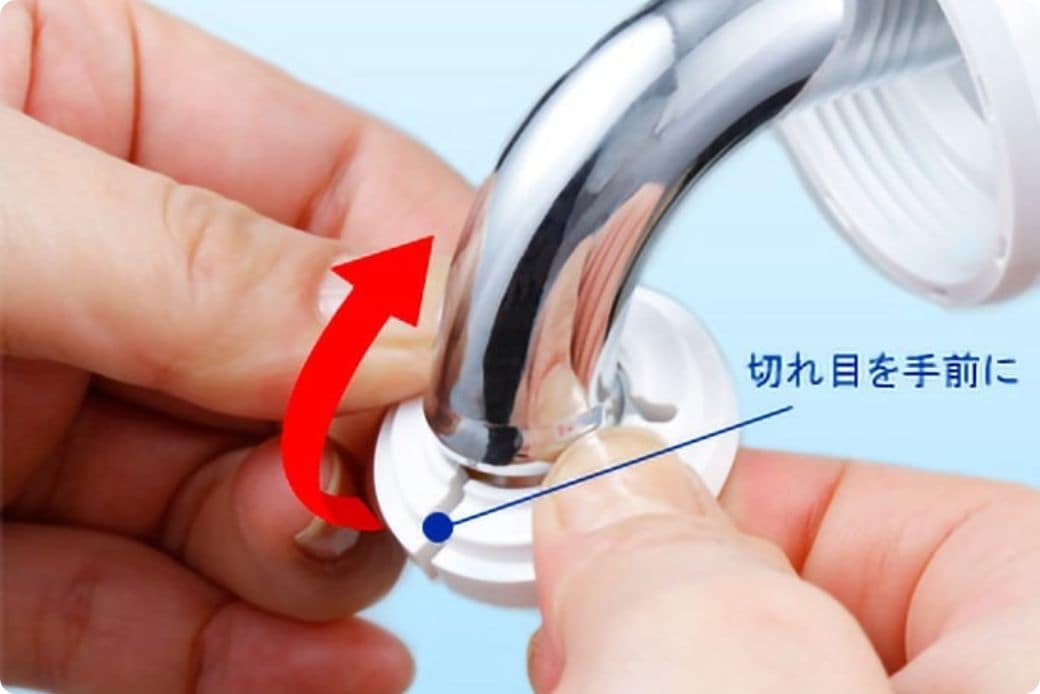

固定用リングの切れ目を手前にして左右に開き、蛇口先端の奥にひっかけてからはめ込みます。

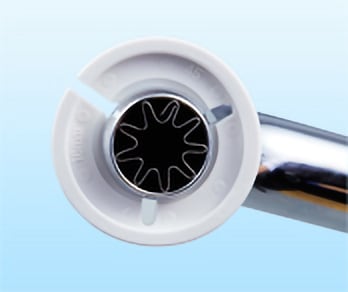

はめ込まれた状態を下からみたところ

ご注意
